一.產品介紹

    消聲室（消音室）是聲學實驗，測試和噪聲測試中的一個特殊且極其重要的實驗場所，是測試系統中的重要組成部分，也是聲學測試設備之一。

    主要用于測試抗噪聲送、受話器的靈敏度、頻響和方向性等電聲性能。

    主要功能是為聲學測試提供一個自由場空間或半自由場空間

二.聲學設計指標

   1.消聲室的下限頻率為125HZ。

   2.消聲室的本底噪聲不大于30dB(A)，一般本底噪聲為16dB(A)，采取特殊設計可達到11dB(A)。

   3.下限頻率為125HZ可根據要求擴展至50HZ。

   4.在水平對角線方向，與理論值允許±1.55dB偏差的自由場范圍應大于1m。

三.背景噪聲

   消聲室的另一個功能是提供低背景噪聲的環境以適應測試環境的要求，根據國標GB6882-86《聲學噪聲源聲功  率級的測定消聲室和半消聲室精密法》，背景噪聲的聲壓級至少比被測聲源的聲壓級低6dB,最好低到12dB。

四.截止頻率

   消聲室模擬自由場或半自由場空間需要在室內，要求墻面的吸聲系數達到99%以上，半自由場的反射系數在95%以上，截止頻率為125HZ，可根據要求特殊設計擴展至150HZ.在實際工程中的( 半)自由場空間是指對截止頻率以上的聲波，消聲室為(半)自由場空間，截止頻率越低，尖劈的長度要求越大，就一般情況而言，尖劈的長度應適用于1/4波長的理論，用于安裝的尖劈滿足吸聲系數在截止頻率以上為0.99，以截止頻率125HZ尖劈為例。

五.設計方案

   1.在隔聲和隔振方面，為了提高消聲室對固體聲和空氣聲的隔聲效果，消聲室設計為與原有建筑完全分離的“房中房”式的隔聲結構。

   2.地板浮筑設計方面，采用彈性墊層的浮筑地面進行隔振來隔絕因撞擊引起的固體聲。

   3.隔墻方面，在浮筑地面上鋪砌一層厚24cm的磚墻作為內墻，與外墻之間留有20cm的間隙，墻磚之間不能留有間隙，要求砂漿飽滿，防止縫隙漏聲。

   4.隔聲吊頂方面，采用雙層鋼絲網水泥抹灰，以減輕隔聲平頂?shù)闹亓浚虚g部分留有10cm空氣層的隔聲平頂,特點是隔聲量高,重量輕,支撐樓板的大梁讓其部分向下凸出，以使消聲室獲得盡量大的有效高度。

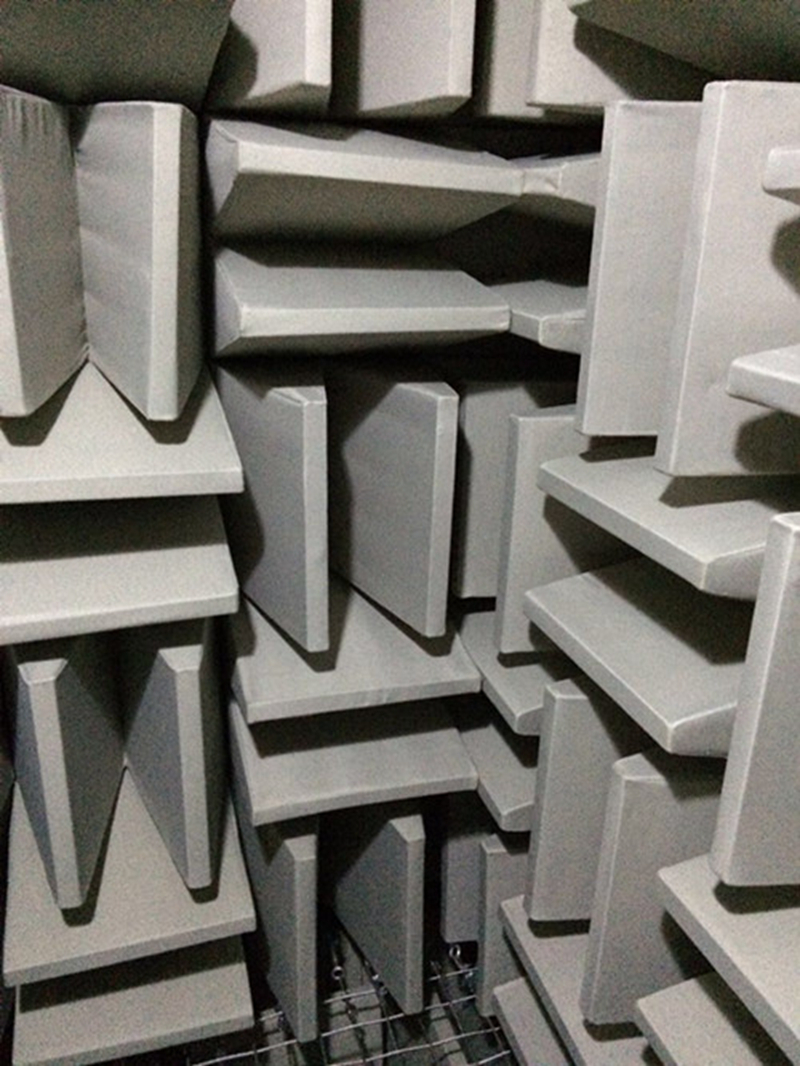

   5.吸聲尖劈的設計是保證消聲室聲場特性和測試下限頻率的決定因素。尖劈長度應控制在45cm，后留5cm空,以盡可能增大消聲室的有效空間。經實驗研究吸聲尖劈尺寸，取基部為40cmX40cmX10cm，劈部長30cm。用鋼絲做骨架，內填容重100kg/m3的中粗酚醛玻璃纖維作為尖劈的吸聲材料，另有一層玻璃纖維布護套，為裝飾和保護,尖劈外表面還套有一層塑料窗紗。

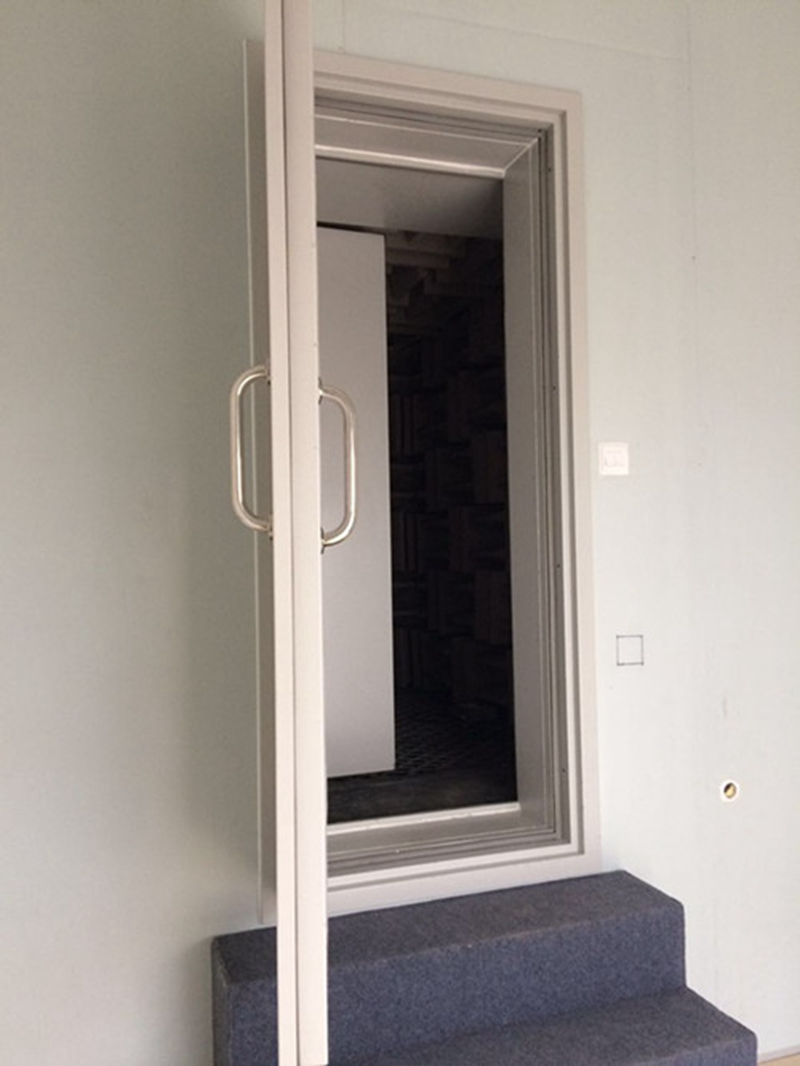

   6.由隔聲門和吸聲尖劈門組成的消聲室門具有隔聲吸聲功能，設在與儀器室之間的分隔墻上，安裝有兩道單開鋼制復合結構隔聲門以及內壁的吸聲扯門。特點是大大縮小一般推拉式吸聲尖劈門所占的空間位置，且開關方便。由于消聲室設計采用了短吸聲尖劈，長度僅45cm，而門寬為96cm大于墻面尖劈的長度，為此將靠墻壁的一組吸聲尖劈朝內安裝，留空檔解決扯門位置。

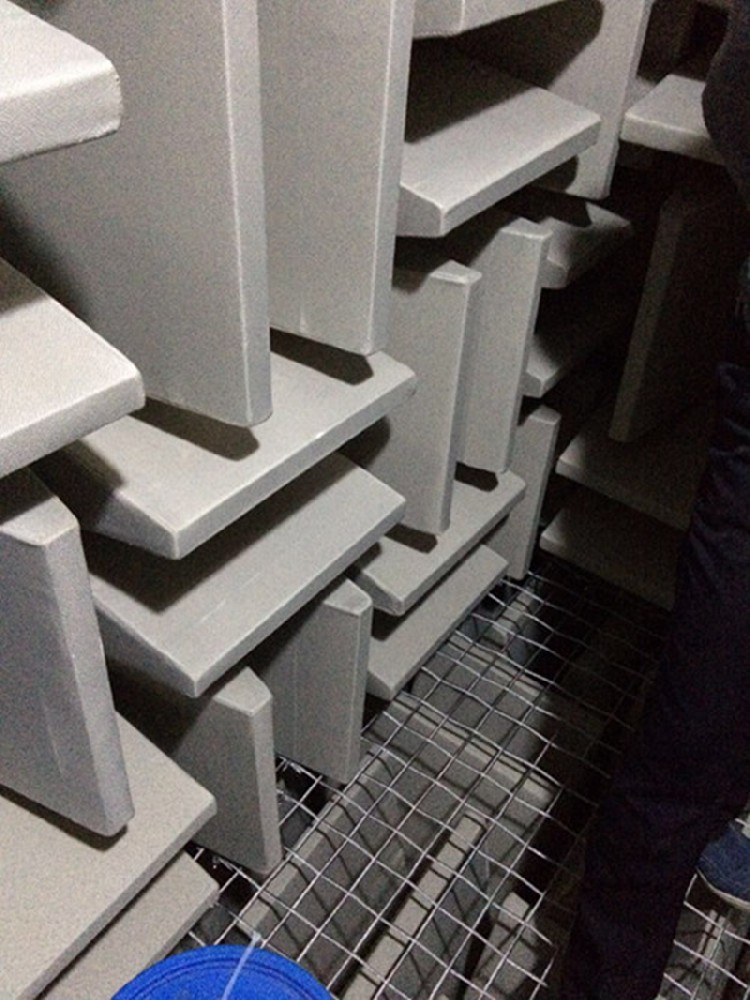

   7.地網結構方面，為測試方便，消聲室設有工作地網，根據消聲室的高度，地網設在離地面64cm處，工作地網一方面應有足夠的強度和剛度，以保證安全：另一方面，不允許地網聲反射影響聲場特性，為此，選用高強度鋼絲，兩端分別連在固定于墻圈梁上的花籃螺絲和拉鉤上，利用花籃螺絲把鋼絲收緊，使地網保持平直,鋼絲間距為10cm。地網在靠墻角處設有一個1mX1m的人孔，以便安裝網下地面上的尖劈，必要時可進入地網下部空間進行維修。

   8.外形大方美觀，符合設計美學。
